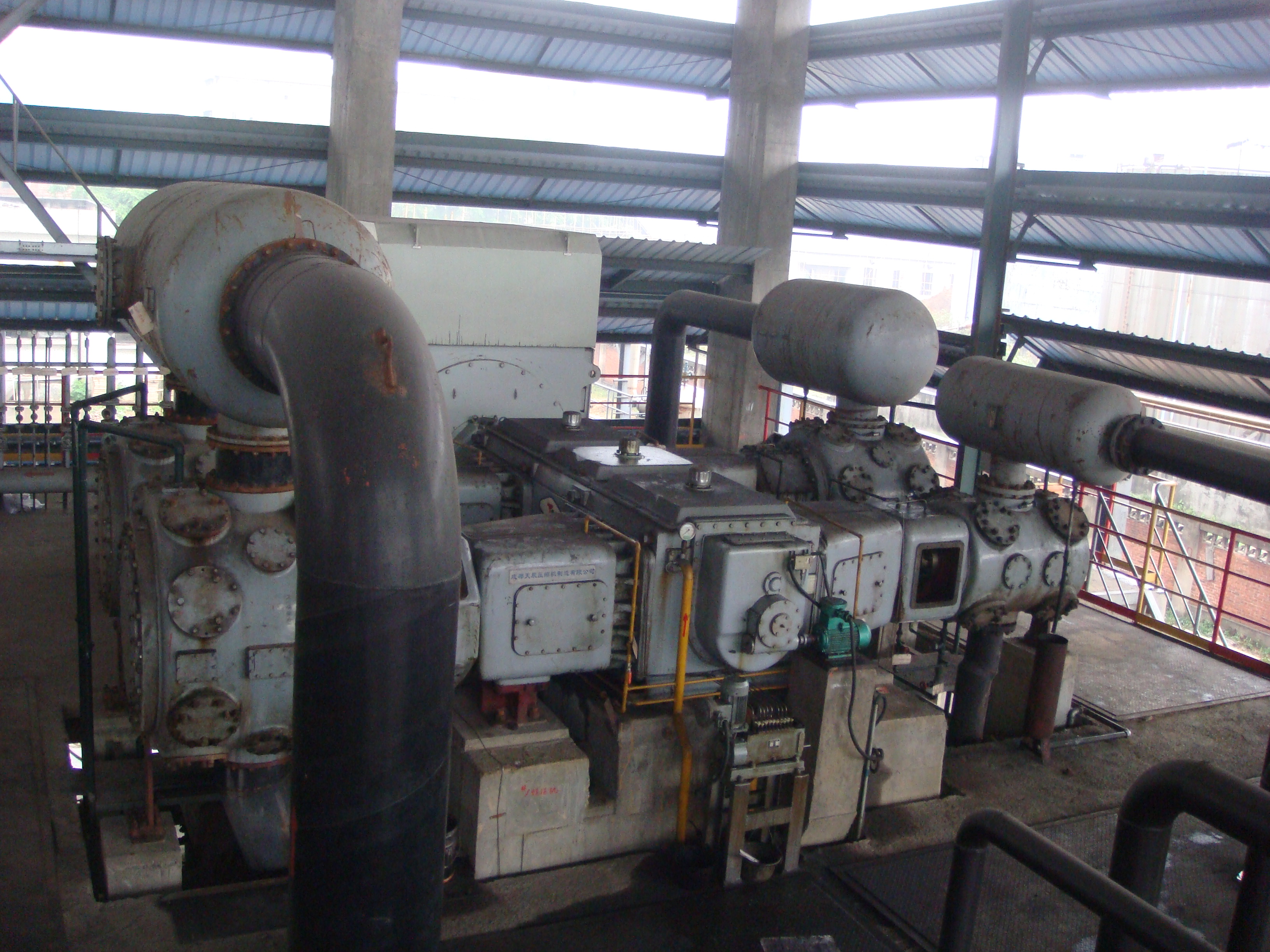

焦炉煤气压缩机M型

1.冶炼产生的焦炉煤气回收并用于燃气发电。

2.机组由压缩机主机、管路系统、缓冲器、冷却器、驱动电机、辅助电机、电控、仪表等组成。

3.工艺流程：将焦炉煤气从5 ~ 8kPa(G)的压力经三级压缩，增压至2.1~2.3MPa(G)送至燃气发电系统。超过需要的焦炉煤气通过薄膜调节阀回到进口，以保持发电系统供气流量稳定。

4.压缩机采用四列四缸对称平衡M型压缩机。机身采用五坐标加工中心一次装夹加工完成，保证了压缩机运行平稳可靠，运动部件寿命高。盘车采用独立电机驱动的齿轮盘车机构，有防止误操作的机械和电气联锁。主机与电机联接采用联轴器刚性联接。电机为增安型异步电动机。
